Quy trình tích hợp BIM với Digital Twin: Từ mô hình 3D đến dữ liệu vận hành

BIM đến Digital Twin đang trở thành một hướng tiếp cận quan trọng trong quá trình số hóa công trình và hạ tầng. Nếu BIM giúp doanh nghiệp xây dựng một mô hình thông tin số của công trình, thì Digital Twin mở rộng mô hình đó bằng cách kết nối với dữ liệu thực tế từ cảm biến, hệ thống quản lý và các nguồn dữ liệu vận hành.

Chuyển đổi từ BIM sang Digital Twin không chỉ đơn thuần là đưa file 3D lên nền tảng số, mà là bài toán kết nối dữ liệu tĩnh với dữ liệu vận hành thực tế qua IoT và BMS. Bài viết này sẽ làm rõ sự khác biệt cốt lõi, quy trình 8 bước triển khai và lộ trình thực thi tối ưu cho doanh nghiệp Việt Nam.

Nếu muốn hiểu rõ khái niệm nền tảng trước khi tìm hiểu quy trình tích hợp, bạn có thể tham khảo bài Digital Twin là gì và được ứng dụng như thế nào trong thực tế.

BIM, Digital Twin là gì?

BIM là gì?

BIM (Building Information Modeling) là phương pháp sử dụng công nghệ thông tin để số hóa thông tin của công trình, thường được thể hiện thông qua mô hình không gian 3D nhằm hỗ trợ thiết kế, thi công, quản lý và vận hành.

Hướng dẫn của Ban Chỉ đạo BIM Việt Nam cũng đề cập đến CDE (Common Data Environment), EIR (Exchange Information Requirements) và BEP (BIM Execution Plan) trong quá trình áp dụng BIM.

BIM giúp trả lời các câu hỏi như:

• Công trình có những bộ phận nào?
• Vị trí của từng bộ phận ở đâu?
• Thiết bị có thông số kỹ thuật gì?
• Vật liệu nào được sử dụng?
• Hệ thống MEP được bố trí như thế nào?
• Các thông tin thiết kế, thi công và tài liệu liên quan nằm ở đâu?

Digital Twin là gì?

Digital Twin (Bản sao số) là mô hình ảo được kết nối trực tiếp với đối tượng thực tế để cập nhật liên tục trạng thái, dữ liệu và sự thay đổi của đối tượng đó. Điểm khác biệt lớn nhất là Digital Twin không chỉ chứa hình ảnh 3D mà tập trung vào dữ liệu vận hành thực tế.

Ví dụ trực quan với thiết bị AHU (Điều hòa trung tâm):

Mô hình BIM (Thông tin tĩnh): Cung cấp hồ sơ gốc gồm mã thiết bị, nhà sản xuất, vị trí, công suất và tài liệu kỹ thuật.

Nâng cấp lên Digital Twin (Dữ liệu sống): Bổ sung dữ liệu theo thời gian thực như nhiệt độ, độ ẩm, trạng thái bật/tắt, điện năng tiêu thụ, lịch bảo trì và cảnh báo sự cố.

Sự khác nhau giữa BIM và Digital Twin

BIM và Digital Twin có mối quan hệ chặt chẽ nhưng không phải là hai khái niệm đồng nghĩa.

Một mô hình BIM có thể là nguồn dữ liệu quan trọng để xây dựng Digital Twin, nhưng một file BIM đơn thuần chưa phải là Digital Twin.

Từ BIM đến Digital Twin cần những gì?

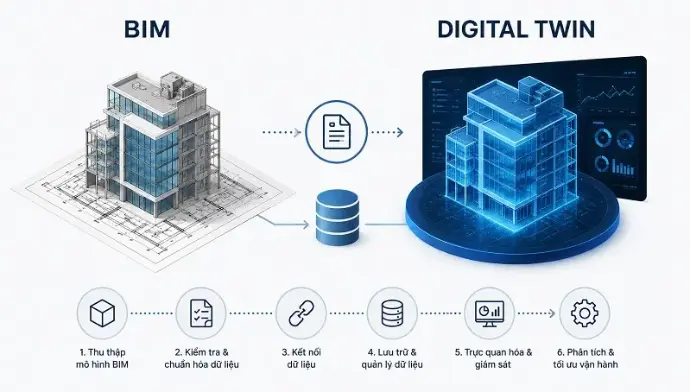

Có thể hình dung quá trình BIM to Digital Twin theo chuỗi:

BIM → Chuẩn hóa dữ liệu → Asset Information Model → Asset ID → Kết nối dữ liệu vận hành → Digital Twin → Phân tích & hỗ trợ ra quyết định

1. Chuẩn hóa và kiểm tra mô hình BIM

Không phải mô hình BIM nào cũng sẵn sàng để đưa vào Digital Twin.

Cần kiểm tra:

• Mô hình có đầy đủ đối tượng cần quản lý hay không?
• Các đối tượng có thông tin thuộc tính đầy đủ không?
• Tên đối tượng có thống nhất không?
• Mã thiết bị có được định danh không?
• Các model kiến trúc, kết cấu và MEP có được phối hợp không?
• Có đối tượng trùng lặp hoặc không cần thiết không?
• Thông tin nào thực sự cần sử dụng trong giai đoạn vận hành?

Đây là bước quan trọng vì Digital Twin không cần thiết phải giữ toàn bộ dữ liệu của mô hình BIM.

Ví dụ, một mô hình BIM có thể chứa rất nhiều thông tin phục vụ thiết kế nhưng hệ thống vận hành chỉ cần một phần trong số đó.

2. Chuyển từ BIM Model sang Asset Information Model

Chuyển từ BIM sang Digital Twin là bước thay đổi tư duy: từ việc chỉ xem công trình trên bản vẽ 3D sang trực tiếp quản lý các tài sản bên trong.

Thay vì chỉ hiển thị một thiết bị tĩnh tên AHU-01, hệ thống sẽ biến đối tượng đó thành một hồ sơ tài sản sống bao gồm:

Thông tin cơ bản: Mã tài sản (Asset ID), loại thiết bị, vị trí, công suất, nhà sản xuất.

Thông tin vận hành: Ngày đưa vào sử dụng, lịch bảo trì, tài liệu kỹ thuật, trạng thái hoạt động thực tế và nguồn dữ liệu kết nối.

Nhờ đó, mô hình 3D không chỉ để ngắm, mà trở thành công cụ đắc lực để quản lý và vận hành thiết bị.

3. Gắn Asset ID cho các đối tượng BIM

Để mô hình 3D "giao tiếp" được với thiết bị ngoài thực tế, hệ thống bắt buộc phải biết chính xác hai bên đang nói về cùng một đối tượng.

Mã định danh duy nhất (Asset ID) chính là chiếc cầu nối này.Luồng dữ liệu hoạt động như sau:

Mô hình 3D (AHU-01) -> Mã tài sản (HVAC-AHU-001) -> Bộ thu phát (GW-03) -> Cảm biến (TEMP-001) -> Trạng thái thực tế (24.5°C)

Nhờ có Asset ID thống nhất, người dùng chỉ cần nhấp vào thiết bị trên mô hình 3D là có thể thấy ngay dữ liệu nhiệt độ hay cảnh báo theo thời gian thực..

4. Sử dụng IFC và các chuẩn trao đổi dữ liệu

IFC (Industry Foundation Classes) là một chuẩn dữ liệu mở được sử dụng để trao đổi thông tin BIM giữa các hệ thống khác nhau.

Tuy nhiên, IFC không tự động biến BIM thành Digital Twin. IFC chủ yếu giúp chuyển giao thông tin mô hình. Để xây dựng Digital Twin còn cần:

• Dữ liệu tài sản
• Định danh đối tượng
• Dữ liệu cảm biến
• API
• Database
• Hệ thống tích hợp
• Logic đồng bộ dữ liệu
• Phân tích dữ liệu

Như vậy, có thể xem IFC là một trong những thành phần hỗ trợ interoperability, nhưng không phải toàn bộ kiến trúc Digital Twin.

5. Kết nối BIM với dữ liệu IoT

Đây là bước tạo ra sự khác biệt lớn nhất giữa BIM và Digital Twin:

Bằng cách gắn cảm biến (nhiệt độ, độ ẩm, áp suất, điện năng) hoặc thu thập dữ liệu từ BMS, SCADA, Camera vào đúng Asset ID của thiết bị:

Luồng dữ liệu: Cảm biến -> Gateway -> Nền tảng IoT -> CSDL -> Digital Twin

Thay vì chỉ cho biết thiết bị nằm ở đâu trên bản vẽ 3D, mô hình lúc này sẽ trực quan hóa ngay lập tức thiết bị đang hoạt động ra sao ngoài đời thực.

6. Kết nối BIM với BMS, SCADA và các hệ thống hiện hữu

Trong các công trình đang vận hành, dữ liệu không nhất thiết nằm trên một nền tảng duy nhất. Một tòa nhà có thể đồng thời sử dụng:

• BMS để quản lý hệ thống tòa nhà
• SCADA cho một số hệ thống điều khiển
• CMMS để quản lý bảo trì
• ERP để quản lý tài chính và tài sản
• IoT platform để thu thập dữ liệu cảm biến
• GIS để quản lý vị trí
• BIM để quản lý thông tin công trình

Vì vậy, Digital Twin cần một lớp tích hợp dữ liệu để kết nối các hệ thống này.

Kiến trúc có thể được mô tả đơn giản:

7. Đồng bộ mô hình số với trạng thái thực tế

Một Digital Twin hiệu quả không nhất thiết phải cập nhật theo từng giây. Tần suất đồng bộ dữ liệu hoàn toàn phụ thuộc vào mục tiêu quản lý thực tế để tránh lãng phí tài nguyên hệ thống

Ví dụ:

Do đó, Digital Twin không đồng nghĩa với “real-time tuyệt đối”.

BIM → Digital Twin có cần dùng Revit không?

Câu trả lời là Không. Revit là một trong những phần mềm BIM phổ biến, nhưng Digital Twin không phụ thuộc vào riêng Revit.

Nguồn dữ liệu đầu vào có thể đến từ:

• Revit
• Archicad
• Tekla
• Civil 3D
• IFC
• CAD
• GIS
• Point Cloud
• Laser Scan
• Database
• API

Với công trình đã xây dựng nhưng chưa có BIM đầy đủ, doanh nghiệp có thể cần thực hiện scan-to-BIM, dựng mô hình as-built hoặc kết hợp dữ liệu hiện trạng trước khi xây dựng Digital Twin.

Vì vậy, quy trình thực tế có thể là:

Công trình hiện hữu → Scan / Survey → As-built BIM → Asset Information → IoT / BMS → Digital Twin

Khi nào cần kết hợp BIM + GIS + IoT + Digital Twin

Đối với một công trình đơn lẻ, BIM có thể đóng vai trò là nền tảng thông tin không gian và tài sản. Nhưng khi phạm vi mở rộng lên:

• Khu đô thị
• Khu công nghiệp
• Hệ thống giao thông
• Hạ tầng kỹ thuật
• Campus
• Thành phố

thì GIS trở nên đặc biệt quan trọng.

Có thể hình dung vai trò của từng công nghệ như sau:

BIM → Chi tiết công trình và tài sản

GIS → Vị trí và bối cảnh không gian

IoT → Dữ liệu trạng thái thực tế

Digital Twin → Kết nối, trực quan hóa và khai thác dữ liệu

Các nghiên cứu về Digital Twin đô thị cũng cho thấy việc kết hợp BIM, GIS và IoT là một hướng tiếp cận để tích hợp cả thông tin không gian và dữ liệu động của đô thị.

Quy trình BIM to Digital Twin thực tế

Bảng tóm tắt quy trình triển khai BIM to Digital Twin thực tế qua 8 bước:

Những khó khăn khi chuyển BIM sang Digital Twin tại Việt Nam

Dù mang lại nhiều giá trị, việc triển khai BIM to Digital Twin tại Việt Nam vẫn đối mặt với 5 rào cản cốt lõi:

Dữ liệu BIM thiếu đồng nhất: Do nhiều đơn vị tư vấn sử dụng các phần mềm khác nhau, dẫn đến cách đặt tên, phân loại thuộc tính và tổ chức dữ liệu bị rải rác.

Mô hình thiếu thông tin vận hành: BIM hiện chủ yếu phục vụ thiết kế và thi công. Để chuyển sang Digital Twin, doanh nghiệp phải tốn thêm chi phí bổ sung hồ sơ tài sản và dữ liệu vận hành.

Dữ liệu vận hành bị phân tán: Thông tin nằm rời rạc ở nhiều phần mềm độc lập (BMS, SCADA, ERP...), gây khó khăn nếu thiếu một lớp tích hợp trung gian (Middleware/API).

Thiếu mã định danh (Asset ID) thống nhất: Không đồng bộ được mã tài sản giữa bản vẽ 3D và thiết bị thực tế, làm đứt gãy luồng kết nối dữ liệu với IoT.

Lạm dụng mô hình 3D quá phức tạp: Tốn quá nhiều nguồn lực để dựng mô hình 3D siêu chi tiết thay vì tập trung vào cốt lõi: đúng tài sản, đúng dữ liệu và đúng mục đích sử dụng.

đúng tài sản → đúng dữ liệu → đúng trạng thái → đúng mục đích sử dụng.

Việt Nam có thể triển khai BIM to Digital Twin như thế nào?

Việt Nam đã có hướng dẫn chính thức về áp dụng BIM trong hoạt động xây dựng. Hướng dẫn của Ban Chỉ đạo BIM Việt Nam đề cập đến việc triển khai BIM trong dự án đầu tư xây dựng, quản lý thông tin, CDE, EIR và BEP.

Đối với công trình dân dụng và hạ tầng kỹ thuật đô thị, Bộ Xây dựng cũng đã công bố hướng dẫn chi tiết áp dụng BIM, trong đó bao gồm các loại công trình như nhà ở, văn phòng, trụ sở, giao thông và hệ thống cấp thoát nước.

Điều này tạo cơ sở để doanh nghiệp không cần xây dựng Digital Twin từ một hệ thống hoàn toàn tách biệt mà có thể kế thừa dữ liệu BIM trong vòng đời công trình.

ISO 19650 cũng tiếp cận BIM theo hướng quản lý thông tin xuyên suốt vòng đời tài sản, từ thiết kế, xây dựng đến vận hành, bảo trì, cải tạo và kết thúc vòng đời.

Do đó, hướng triển khai phù hợp thường là:

BIM trong thiết kế → BIM trong thi công → As-built BIM → Asset Information → Dữ liệu vận hành → Digital Twin

Có nên chuyển toàn bộ BIM sang Digital Twin không?

Không nhất thiết. Đây là một điểm doanh nghiệp cần đặc biệt lưu ý.

Digital Twin nên tập trung vào các dữ liệu có giá trị đối với mục tiêu quản lý.

Ví dụ, với một tòa nhà:

Nhóm 1 – Không gian

• Tầng
• Phòng
• Khu vực
• Vị trí

Nhóm 2 – Tài sản

• AHU
• Chiller
• Pump
• Fan
• Elevator

Nhóm 3 – Vận hành

• Nhiệt độ
• Điện năng
• Trạng thái
• Cảnh báo

Nhóm 4 – Bảo trì

• Lịch bảo trì
• Lịch sử sửa chữa
• Tình trạng thiết bị

Không nhất thiết phải đưa mọi thông tin thiết kế chi tiết vào hệ thống vận hành.

Digital Twin có thay thế BIM không?

Câu trả lời là KHÔNG. BIM và Digital Twin không triệt tiêu mà bổ trợ hoàn hảo cho nhau:

BIM (Giai đoạn đầu): Giúp xây dựng công trình trên máy tính. Trả lời cho câu hỏi: Công trình được thiết kế và thi công như thế nào?

Digital Twin (Giai đoạn vận hành): Giúp quản lý công trình ngoài thực tế. Trả lời cho câu hỏi: Công trình đang hoạt động và tiêu tốn tài nguyên ra sao?

Thay vì chọn "BIM hoặc Digital Twin", công thức triển khai đúng là:

BIM (Nền tảng hình học) -> Asset Data (Hồ sơ tài sản) -> Digital Twin (Vận hành thông minh)

Lộ trình triển khai BIM to Digital Twin cho doanh nghiệp

Không phải doanh nghiệp nào cũng cần triển khai Digital Twin toàn diện ngay từ đầu.

Một lộ trình thực tế có thể chia thành 4 giai đoạn:

Giai đoạn 1: Chuẩn hóa dữ liệu

• Rà soát BIM
• Chuẩn hóa tên và mã
• Kiểm tra dữ liệu tài sản
• Xác định dữ liệu cần thiết

Giai đoạn 2: Kết nối dữ liệu

• Kết nối BIM/GIS
• Kết nối IoT
• Kết nối BMS/SCADA
• Xây dựng API hoặc middleware

Giai đoạn 3: Xây dựng Digital Twin

• Mô hình 2D/3D
• Asset management
• Dashboard
• Trạng thái thiết bị
• Cảnh báo

Giai đoạn 4: Phân tích nâng cao

• Phân tích dữ liệu
• Phát hiện bất thường
• Predictive maintenance
• Mô phỏng
• Tối ưu vận hành

Cách triển khai theo từng giai đoạn giúp doanh nghiệp kiểm soát phạm vi, dữ liệu và chi phí tốt hơn thay vì cố gắng xây dựng một Digital Twin quá lớn ngay từ đầu.

Những sai lầm thường gặp khi triển khai BIM to Digital Twin

Chỉ tập trung vào mô hình 3D: Mô hình đẹp nhưng thiếu dữ liệu tài sản và vận hành thì không tạo ra giá trị thực tế.

Ngộ nhận chỉ cần chuyển file Revit/IFC là xong: File 3D chỉ là đầu vào, hệ thống vẫn cần Asset ID, dữ liệu vận hành và cơ chế tích hợp.

Thu thập dữ liệu tràn lan: Thu thập thừa thãi gây lãng phí; cần xác định rõ bài toán (use case) trước khi chọn dữ liệu cần đo đạc.

Không đồng bộ mã tài sản (Asset ID): BIM, BMS và CMMS dùng các mã khác nhau mà không được ánh xạ (mapping) sẽ làm đứt gãy kết nối.

Làm hệ thống trước khi chuẩn hóa dữ liệu: Xây dựng Digital Twin trên nền dữ liệu rác sẽ dẫn đến hệ thống phức tạp, khó bảo trì và không thể mở rộng.
